Lavadora de piezas de cesta ATOM
Lavadora de piezas de cesta ATOM
Las lavadoras de piezas de cesta ATOM permiten el lavado de piezas mecánicas de medianas y grandes dimensiones de forma rápida y automática.
El proceso de lavado consiste en la acción de los chorros de agua a presión inferiores, laterales y superiores que actúan sobre las piezas colocadas en la cesta.
El tablero de control es electromecánico y el operador puede programar tanto la temperatura como la duración del proceso de lavado.
Trabaja con un jabón biodegradable que ayuda a eliminar la suciedad incrustada en las piezas.
La lavadora de piezas rotativa ATOM está disponibles en 2 versiones:
- Eléctrica LT: ajuste de temperatura máxima de trabajo de 60º C.
- Eléctrica HT: ajuste de temperatura máxima de trabajo de 80º C.
Además hay 5 versiones diferentes en función de las capacidades y características: ATOM 1000, ATOM 1200, ATOM 1400, ATOM 1800 Y ATOM 2200.
No tienen dificultad de uso ni de mantenimiento y al estar construidas en acero inoxidable son máquinas fabricadas para durar toda la vida.

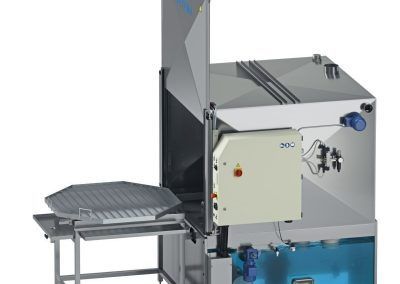

Galería de fotos lavadora rotativa ATOM
Vídeo lavadora rotativa ATOM
- Aspiración temporizada de los vapores.
- Mando a dos manos para el cierre de la puerta con la centralita de seguridad.
- Estación exterior fija de carga/descarga con plataforma recoge gotas de acero INOX Aisi 304.
- Cilindros neumáticos ISO y válvulas de seguridad neumáticas «anticaída».
- Electrobomba de hierro fundido con juntas especiales.
- Filtro de acero INOX Aisi 304 en la aspiración de la bomba.
- Control del nivel mínimo del líquido en el depósito, para la protección de la bomba y de la resistencia.
- Control del nivel máximo del líquido en el depósito y electroválvula de carga automática del agua.
- Serie de tuberías superiores, laterales e inferiores de lavado (aclarado y soplado) giratorias de acero INOX Aisi 304 perforado con láser (+ precisión, – mantenimiento).
- Resistencias eléctricas de acero Inox Incoloy.
- Final de carrera en la apertura de la tapa.
- Cuadro eléctrico IP65, mandos electromecánicos.
- Estructura y placas en contacto con el líquido de acero Inox Aisi 304.
- Estructura portante inferior de acero galvanizado.
- Triple junta de la puerta (inferior, superior y lateral).
- Plataforma reforzada de enrejado prensado con borde exterior realzado, de hierro galvanizado.
- Puerta de descarga de los residuos para una fácil limpieza de los depósitos.
Lo que ofrece la versión HT
- Aislamiento térmico con paneles en acero Inox AISI 430.
| DATOS TÉCNICOS | ATOM 1000 | ATOM 1200 | ATOM 1400 | ATOM 1800 | ATOM 2200 |
| Dimensiones cerrada (LxPxH) | 165x240x200 cm | 185x280x210 cm | 205x310x220 cm | 240x390x235 cm | 285x470x240 cm |
| Dimensiones abierta (LxPxH) | 165x240x275 cm | 185x280x295 cm | 205x310x315 cm | 240x390x340 cm | 285x470x350 cm |
| Capacidad de lavado (DiámetroxH) | 90×70 cm | 110×80 cm | 128×90 cm | 165×100 cm | 200×100 cm |
| Capacidad cesta | 600 kg | 600 kg | 600 kg | 600 kg | 600 kg |
| Capacidad depósito | 280 l | 350 l | 500 l | 700 l | 1000 l |
| Bomba de lavado | 3,0 kW 2,5 bar 300 l/min | 3,0 kW 2,5 bar 300 l/min | 3,0 kW 2,5 bar 400 l/min | 3,0 kW 2,5 bar 450 l/min | 3,0 kW 2,5 bar 500 l/min |
| Bomba de lavado a alta presión | 5,5 kW 5,0 bar 300 l/min | 5,5 kW 5,0 bar 350 l/min | 5,5 kW 5,0 bar 400 l/min | 5,5 kW 5,0 bar 450 l/min | 5,5 kW 5,0 bar 500 l/min |
| Calentamiento de lavado | 10,0 kW | 12,0 kW | 18,0 kW | 30,0 kW | 40,0 kW |
| Aspirador de vapores | 0,25 kW 320 Nm3/h | 0,25 kW 320 Nm3/h | 0,37 kW 580 Nm3/h | 0,37 kW 580 Nm3/h | 2 x 0,37 kW 580 Nm3/h |
| Desaceitador de disco | 0,09 kW | 0,09 kW | 0,09 kW | 0,09 kW | 0,09 kW |
| Condensador de vapores | 0,20 kW | 0,20 kW | 0,48 kW | 0,48 kW | 0,48 kW |
| Bomba de vaciado depósito | 0,37 kW | 0,37 kW | 0,37 kW | 0,37 kW | 0,37 kW |
| Soplado (consumo de aire 4 bar) | 300 Nm3/h | 300 Nm3/h | 350 Nm3/h | 400 Nm3/h | 550 Nm3/h |
| Alimentación | 3PH+T+PE | 3PH+T+PE | 3PH+T+PE | 3PH+T+PE | 3PH+T+PE |
| Número de boquillas | 60 | 60 | 70 | 82 | 93 |
- Condensador de vapor centrífugo.
- Aislamiento térmico del filtro de saco.
- Dosificador automático de detergente líquido para el lavado.
- Desaceitador de disco con motorreductor.
- Desaceitar externo neumático HT.
- Filtro de saco en la descarga de la bomba de lavado.
- Kit para el uso con contaminantes abrasivos.
- Kit para el uso con productos químicos altamente cáusticos.
- Cesta en acero Inox AISI 304.
- Capacidad aumentada a 1000 Kg..
- Bomba de lavado a alta presión.
- Paneles bajo la plataforma.
- Plataforma externa con elevador hidráulico, H=30 cm.
- Calentamiento con quemador Gasóleo o metano.
- Soplado por aire comprimido con tuberías independientes, tiempo fijo.
- Blanqueado de las soldaduras internas.
- Bordes para malla, desmontables, H=200 mm en acero Inox.
- Bomba de vaciado.
- Tuberías con boquillas de hoja de acero Inox.
